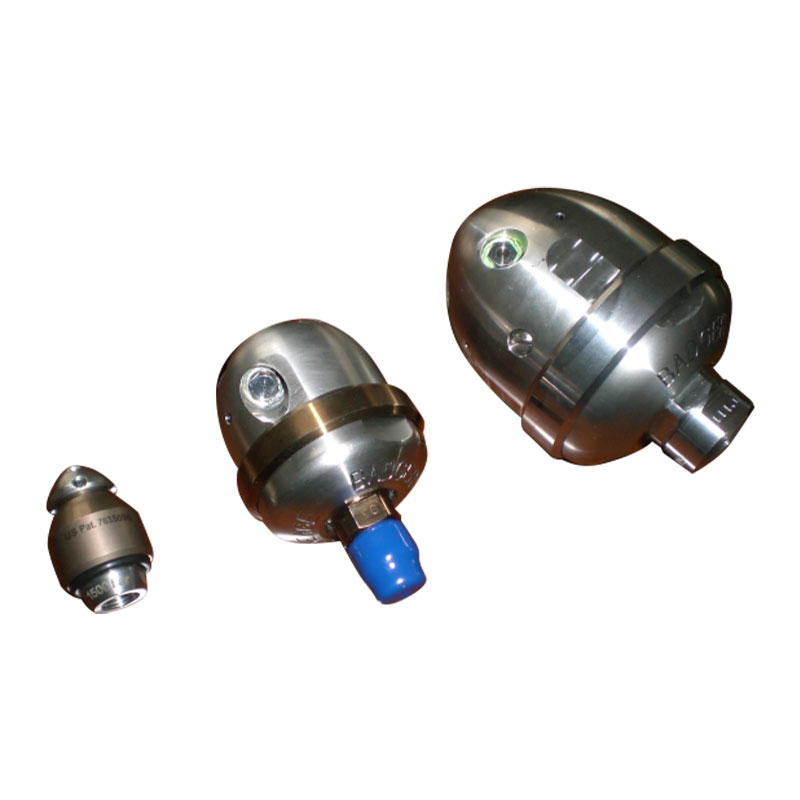

Rörmunstycken

Teknisk parameter

Krav på vattenkvalitet

Inloppstemperatur: ≤40℃; PH-värde: 6,5 ~ 8,5
Vattenfiltreringsnoggrannhet: ≤10 μm

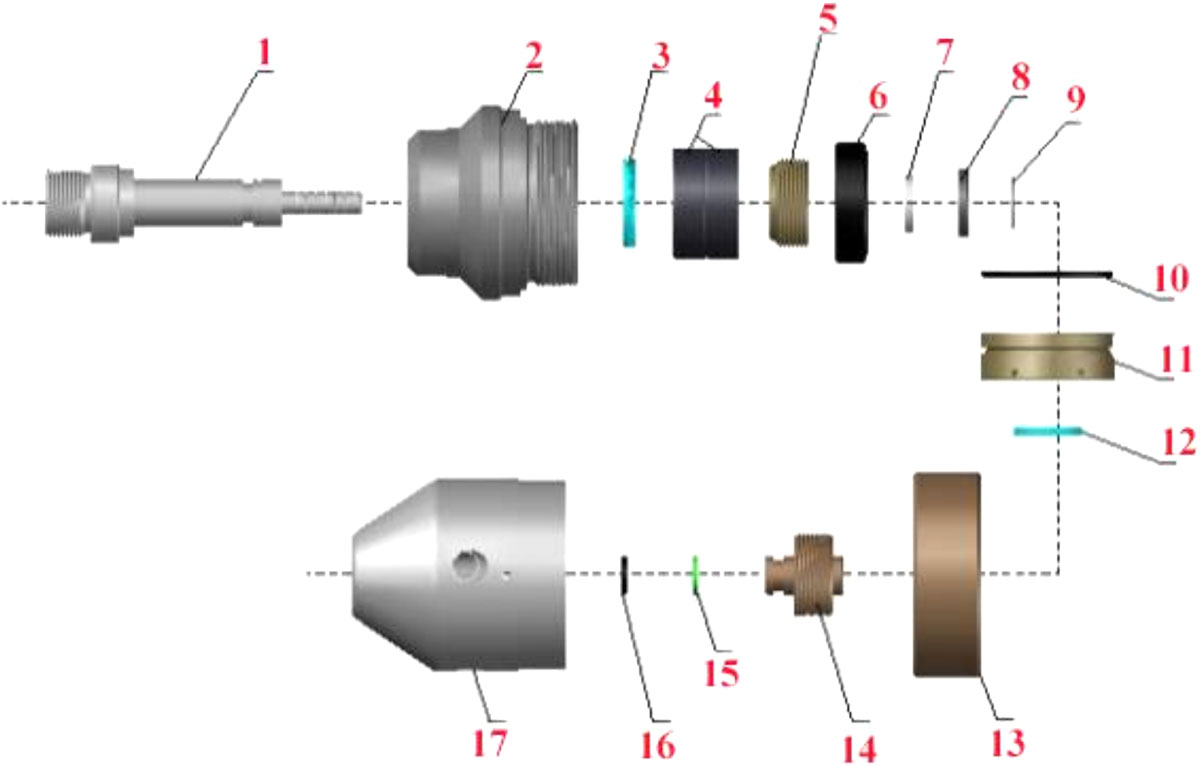

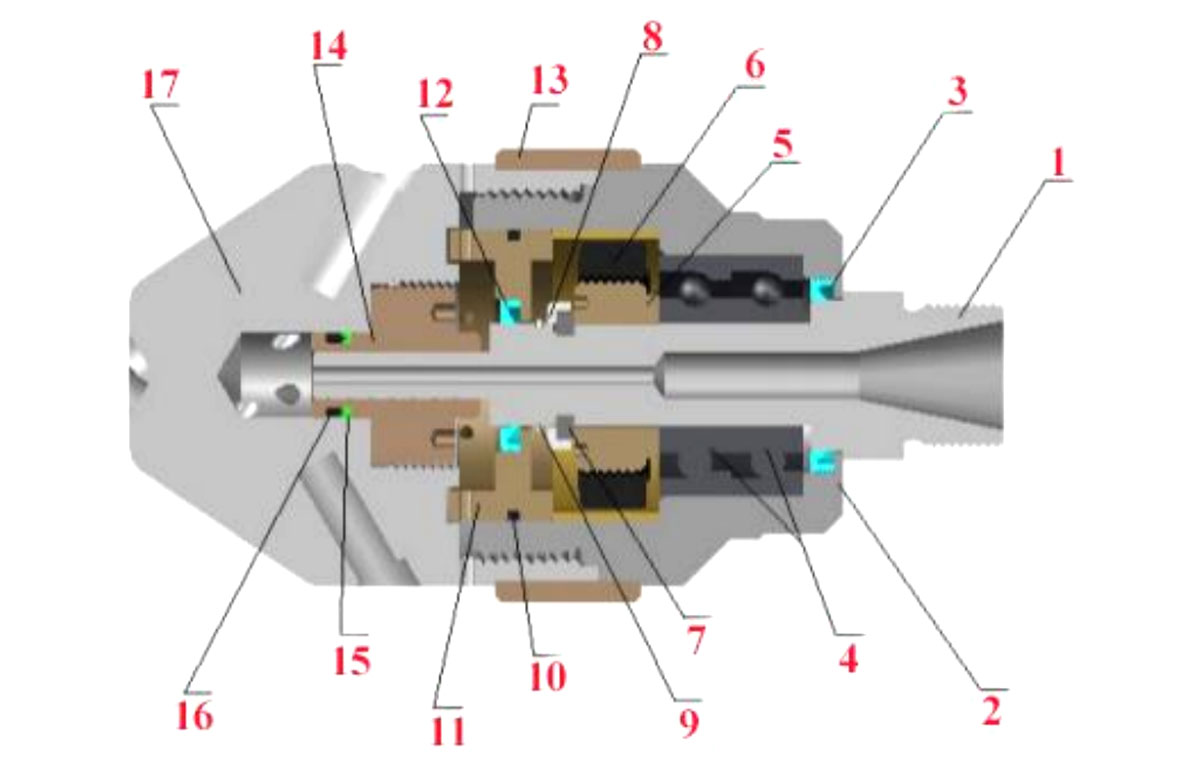

WG15 ＊ Roterande tätningsenhet schematiskt diagram och snittvy

Reservdelsdotterbolaget

Installationsprocess och frågor som kräver uppmärksamhet

(1) Installera oljetätning 3 i det inre hålet på baksidan av det roterande huset 2, och ett par vinkelkontaktaxel 4 (observera: monteringsriktningen för oljetätning 3 är spåret vänd inåt, annars kommer det roterande huset 2 att fyllas med vatten och skada lagret; Observera att vinkelkontaktlagret 4 är monterat i samma riktning som den ena sidan av lager 4 är monterad utåt. bred vänd mot baksidan av det roterande huset 2).

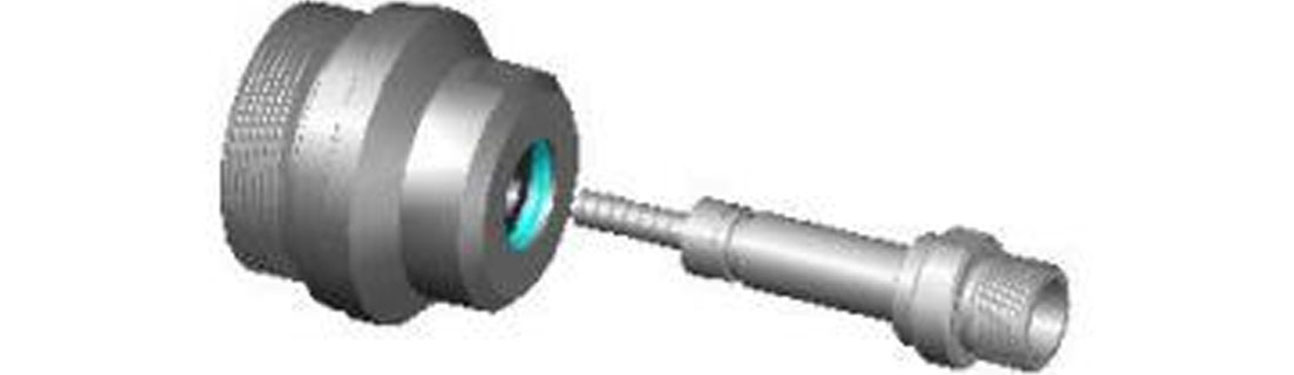

(2) Sätt in axeln 1 från den bakre änden av det roterande huset 2 i det roterande huset 2.

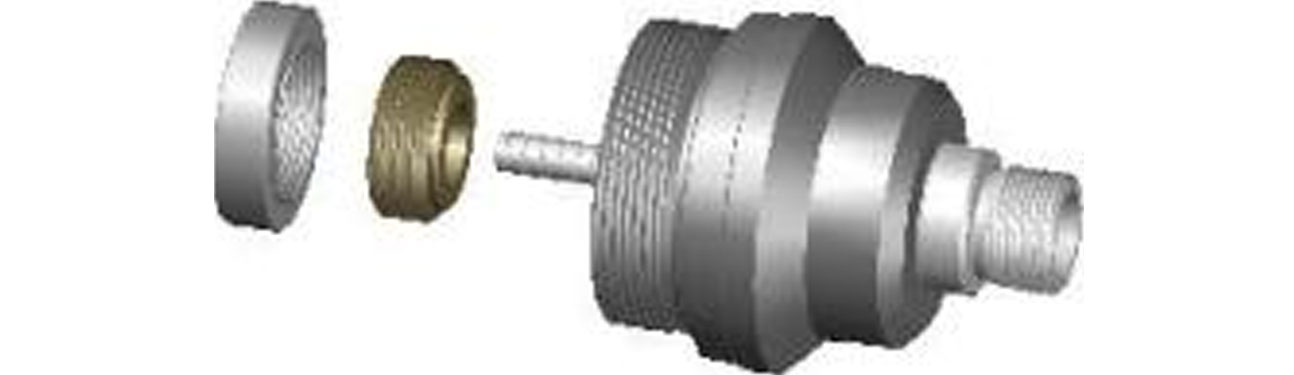

(3) Applicera antibitmedel på skruvkornet på axel 1 och den magnetiska järnkomponenten (inklusive: magnetövergångsanslutning 5 och magnet 6), dra åt gängan på magnet 6 och magnetövergångsanslutning 5 (obs: positiv rotation av gängan), trä sedan magnet 6-komponenten genom framsidan av axel 2 eller axelns positiva gänga 2 (inte axelns positiva gänga).

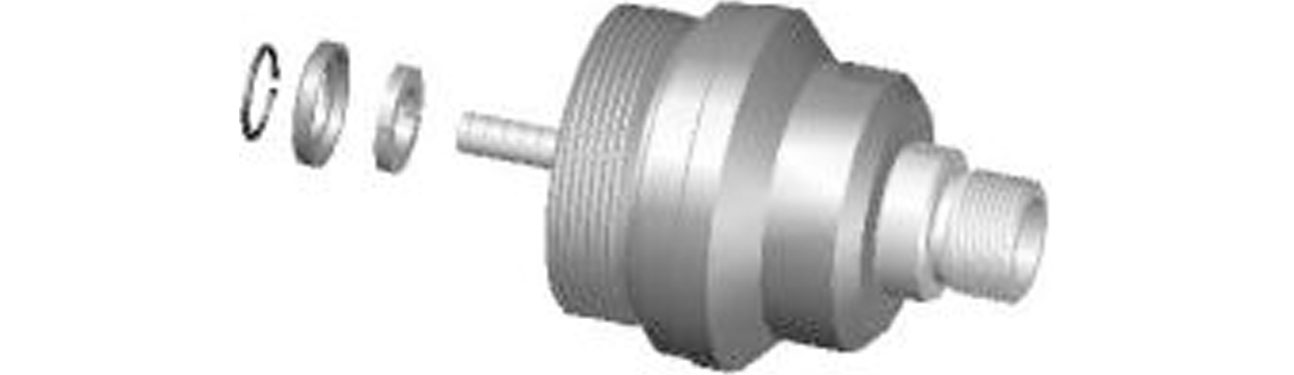

(4) Montera låsringen 7 och låsringens hylsa 8 i ringspåret på axel 1 och fixera dem sedan med låsringen 9.

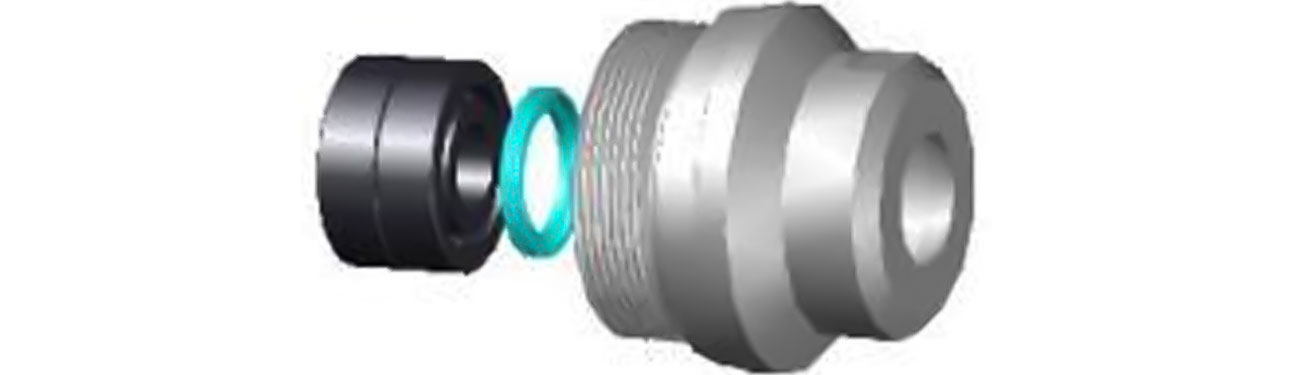

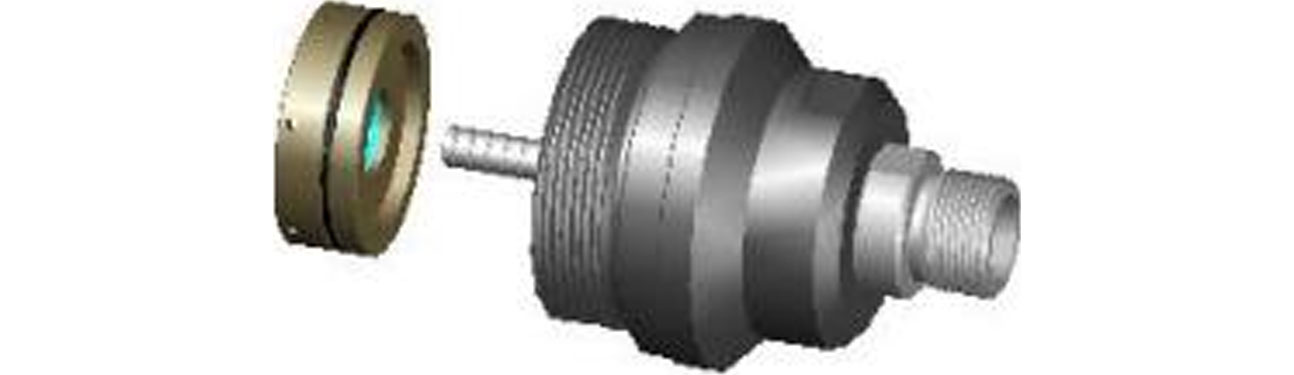

(5) Sätt i oljetätningsskelettenheten (inklusive: O-ring 10, oljetätningsskelett 11 och oljetätning 12) från den främre änden av axel 2 och installera den i det roterande huset 2.

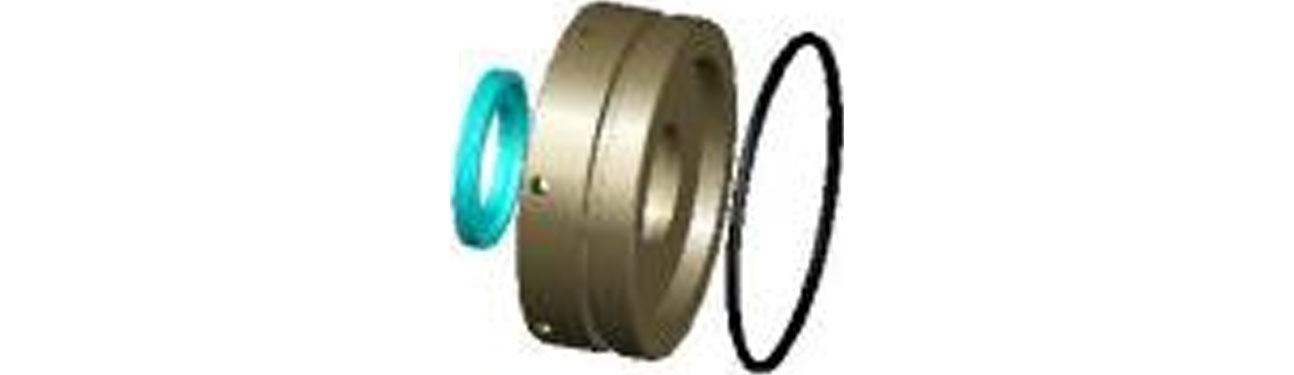

Anmärkningar: installationsinstruktioner för oljetätningsskelettmontering.
O-tätningsringen 10 installerades i det ringformiga spåret på utsidan av oljetätningsskelettet 11.
Installera oljetätningen 12 i det inre hålets spår på oljetätningsskelettet 11 (observera monteringsriktningen för oljetätningen 12, spåret vänder inåt).

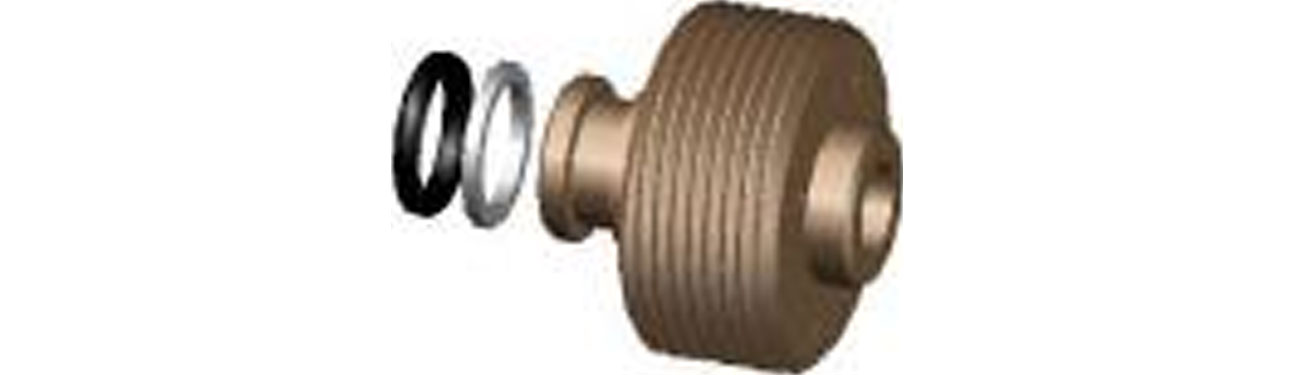

(6) Installera O-ringen 16 och plasttätningsringen 15 successivt i ringspåret på framsidan av koppartätningshylsan 14.(observera installationssekvensen för O-ringen 16 och plasttätningsringen 15. O-ringen 16 är installerad på utsidan av ringspåret på koppartätningshylsan 14 med riktning mot plastens sidriktning 14. mot O-ringen 16).

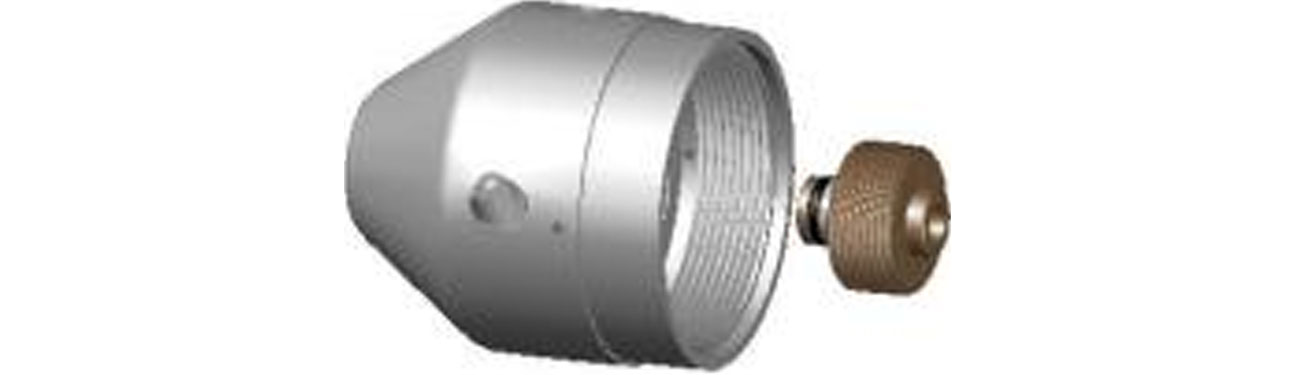

(7) Applicera antibitmedel på gängan på koppartätningshylsan 14 och den inre hålgängan på det roterande huvudet 17, skruva sedan in koppartätningshylsan 14 i den inre hålgängan på det roterande huvudet 17 och dra åt den (obs: positiv skruvgänga).

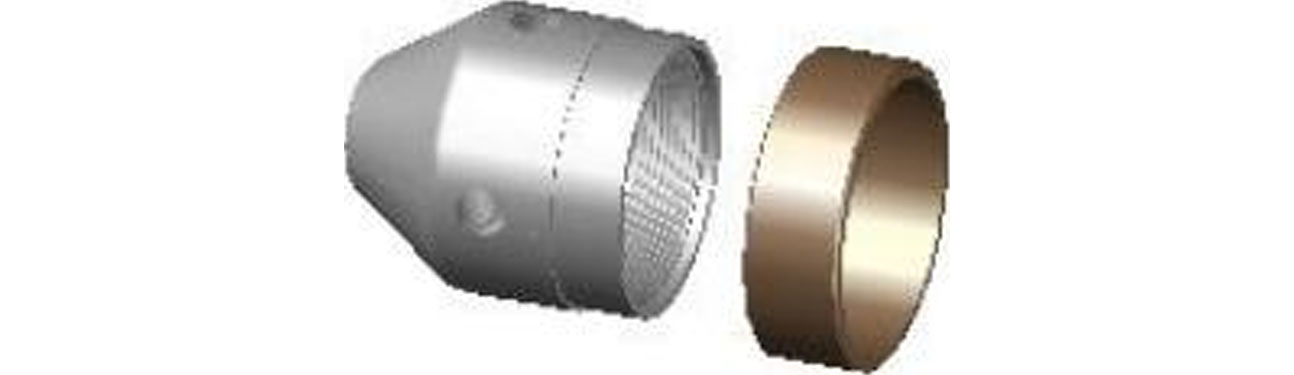

(8) Sätt in stödringen 13 från den bakre änden av det roterande huvudet 17 och installera det utanför det roterande huvudet 17.

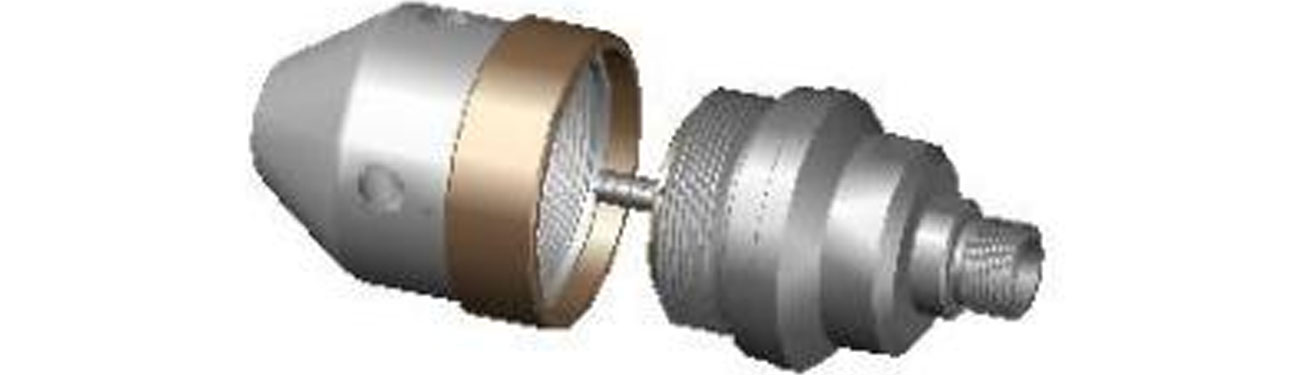

(9) Slutligen appliceras anti-bettmedel på den främre änden av den yttre gängan på det roterande huset 2 och den bakre änden av den inre gängan på det roterande huvudet 17. Den främre änden av underenhetens axel 1 som slutförts i steg (5) förs in i det inre hålet på koppartätningshylsan 14 på det roterande huvudet 14 på det roterande huvudet och sedan 2:s roterande huvud. huvudet 17 är åtdragna (notera: gängan är positiv rotation).

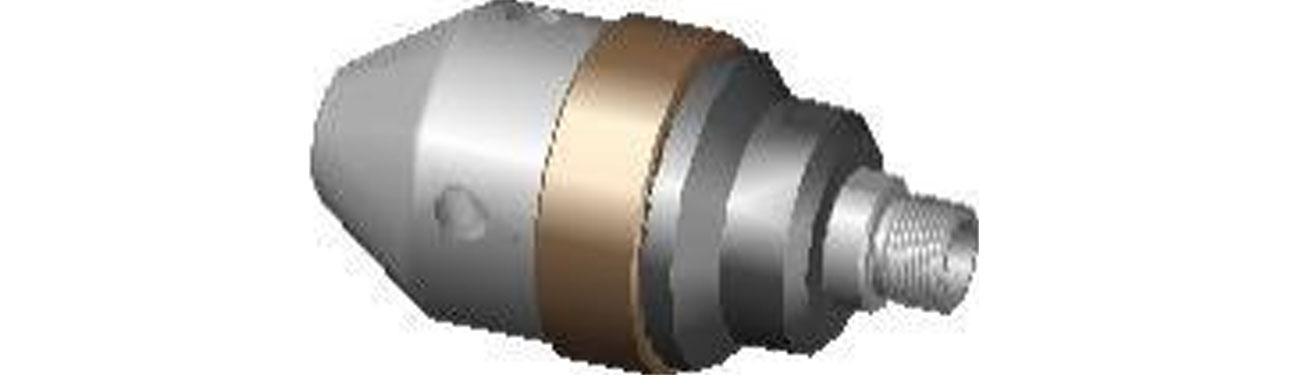

(10) Ovanstående steg avslutade monteringsprocessen för WG15＊munstycket.

6. Demonteringsprocess och ärenden som behöver åtgärdas

(1) Använd en skiftnyckel för att klämma fast det roterande huvudet 17 och det roterande huset 2 till frässidan, och skruva sedan ut det roterande huvudet 17 ur spiralmönstret på det roterande huset 2 (notera: gängan är positiv rotation), och ta bort stödringen 13.
(2) Sätt in låstången i det bakre hålet på koppartätningshylsan 14 i det roterande huvudet 17, lossa gängan (obs: gängan är positiv rotation), skruva ut koppartätningshylsan 14, kontrollera om det finns något slitage i koppartätningens inre hål, om det finns något allvarligt slitage, byt ut; Kontrollera samtidigt om O-ringen 16 och plasttätningsringen 15 på koppartätningshylsan är skadade, om det finns skador, byt ut dem, annars fungerar inte tätningen.
(3) Ta bort komponenterna för oljetätningsskelettet 11 från det inre hålet i den främre änden av det roterande huset 2. Ta bort oljetätningen 12 och O-ringen 10 från det inre hålet och det yttre ringspåret på oljetätningsskelettet respektive, och kontrollera om det finns några skador på oljetätningen 12 och O-ringen 2, vänligen byt in i huset 2 om det finns någon skada. bäring.
(4) Använd den yttre tången och demontera låsringen 9 från axel 1 och demontera låsringens hylsa 8 och låsringen 7 från axelns 1 ringspår.
(5) Ta bort den anslutna magnetenheten från axel 1 och kontrollera om det finns smuts på magneten. Om det finns, vänligen rengör det.
(6) Dra ut axeln 1 horisontellt från den bakre änden av höljet, kontrollera om det finns något slitage på den yttre ytan av axeln 1. Om det finns något slitage, vänligen byt det.
(7) Ta försiktigt bort vinkelkontaktlagret 4 från det inre hålet på det roterande huset 2 och kontrollera om axellagret är skadat. Om den är skadad, vänligen byt ut den.
- 7 -
(8) Ta bort oljetätningen 3 från det inre hålets bakre ände av det roterande huset 2. Kontrollera om oljetätningen 3 är skadad. Om den är skadad, vänligen byt ut den.
Ovanstående steg har slutfört hela demonteringsprocessen av WG15＊ munstycke.
Anmärkningar:
•Var uppmärksam på monteringsriktningen för vinkelkontaktlagret under monteringsprocessen, om det installeras omvänt kommer munstycket inte att användas;
•Var uppmärksam på oljetätningens monteringsriktning under monteringen. Om det installeras omvänt kan vattnet som kommer in i munstycket inte tätas, lagret kommer att skadas och munstyckshuvudet kommer inte att rotera.
•Under monteringsprocessen, var uppmärksam på monteringspositionen för O-ringen och plasttätningsringen. Om O-ringen och plasttätningsringen är inverterade kommer den inte att kunna spela en tätningsroll. Var under tiden uppmärksam på monteringsriktningen för plasttätningsringen.
•Alla tätningar inuti det roterande munstycket är lätta att bära och riva. Under användningen av det roterande munstycket är det nödvändigt att uppmärksamma munstyckets läckage när som helst. Om någon avvikelse upptäcks är det nödvändigt att kontrollera om tätningen är skadad i tid.

7.Vanliga problem med roterande munstycke

(1) roterande munstycke kan inte rotera;
Anledningen:
A) Inre lagerskador (normal skada eller tidig skada orsakad av vatteninflöde på grund av fel på oljetätningen);
B) Munstycket som används för att generera excentriskt vridmoment är blockerat eller den installerade munstycksöppningen är för liten för att uppnå startmomentet;
(2) Arbetstrycket sjunker snabbt;
Anledningen:
A) Munstycksskada;
B) Munstycket är löst, vilket resulterar i lös tätning;
C) Sprickor uppstår i axel eller koppartätningshylsa.
(3) arbetstrycket minskar långsamt;
Anledningen:
A) Munstycket bärs normalt;
B) Axel- eller koppartätningshylsa är sliten.

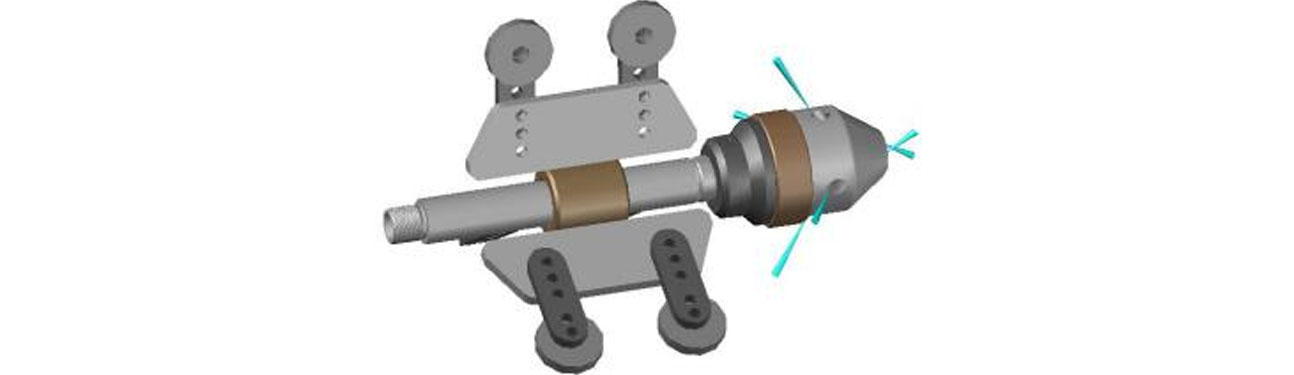

8. Mittbur

Den centrala hållaren skyddar det roterande munstycket som arbetar i röret och balanserar munstyckets sprutavstånd. Justerbart område är 150~300mm.
