Högtryckskolvvattenpump: Komplett teknisk guide och tillämpningar

Förstå högtryckskolvens vattenpumpteknik

A högtryckskolv vattenpump representerar en av de mest pålitliga och effektiva lösningarna för att generera högtrycksvattenflöde i industriella applikationer. Till skillnad från konventionella centrifugalpumpar använder kolvpumpar positiv deplacementteknologi för att leverera konsekventa trycknivåer oavsett flödesvariationer, vilket gör dem oumbärliga i krävande miljöer där precision och kraft är av största vikt.

Den grundläggande designen av dessa pumpar går tillbaka över ett sekel, men modern teknik har förvandlat dem till sofistikerade maskiner som kan generera tryck som överstiger 40 000 PSI (2 758 bar) i specialiserade konfigurationer. Denna anmärkningsvärda förmåga härrör från den fram- och återgående rörelsen av precisionsbearbetade kolvar i förseglade kammare, vilket skapar diskreta volymer av tryckvatten med varje slagcykel.

Det som skiljer kolvpumpar från kolvpumpar ligger främst i tätningsarrangemanget. I en kolvpumpskonstruktion förblir tätningselementet stationärt medan kolven rör sig genom det, medan kolvpumpar har en rörlig tätning fäst vid själva kolven. Denna till synes subtila skillnad resulterar i avsevärt förbättrad hållbarhet och trycktolerans, eftersom den statiska tätningen i kolvpumpar upplever mindre slitage och kan konstrueras av mer robusta material.

Kärnkomponenter och arbetsmekanism

Kolvenheten

Själva kolven utgör hjärtat i pumpsystemet. Dessa cylindriska komponenter är vanligtvis tillverkade av keramik, rostfritt stål eller specialbelagda legeringar, och genomgår precisionsslipning för att uppnå ytfinish inom 0,4 mikrometer Ra . Denna exceptionella jämnhet minimerar friktionen mot tätningen och förhindrar för tidigt slitage, vilket direkt påverkar pumpens livslängd och effektivitet.

Keramiska kolvar har blivit särskilt framträdande under de senaste åren på grund av deras enastående hårdhetsklassning 1 200-1 400 HV (Vickers hårdhet) och utmärkt korrosionsbeständighet. Vid bearbetning av slipande media eller vid arbete i kemiskt aggressiva miljöer kan keramiska kolvar förlänga serviceintervallen med 300-500 % jämfört med traditionella metallalternativ.

Ventilsystem och flödesdynamik

Högtryckskolvvattenpumpar använder sofistikerade ventilarrangemang för att hantera inlopps- och utloppsflöden. Den vanligaste konfigurationen använder fjäderbelastade skiv- eller kulventiler tillverkade av härdat rostfritt stål eller volframkarbid. Dessa ventiler måste reagera snabbt på tryckskillnader, öppna och stänga inom millisekunder för att bibehålla flödeseffektiviteten.

Sugventilen öppnas under kolvens indragningsslag, vilket tillåter atmosfärstryck att fylla kammaren med vatten. Vid framåtslagsinitiering stänger sugventilen omedelbart medan utloppsventilen öppnar, vilket tvingar vatten genom utloppet vid förhöjt tryck. Denna alternerande cykel genererar den pulserande flödeskarakteristiken för kolvpumpar, som vanligtvis arbetar med hastigheter mellan 100-500 RPM för tunga industrienheter.

Kraftöverföring och drivsystem

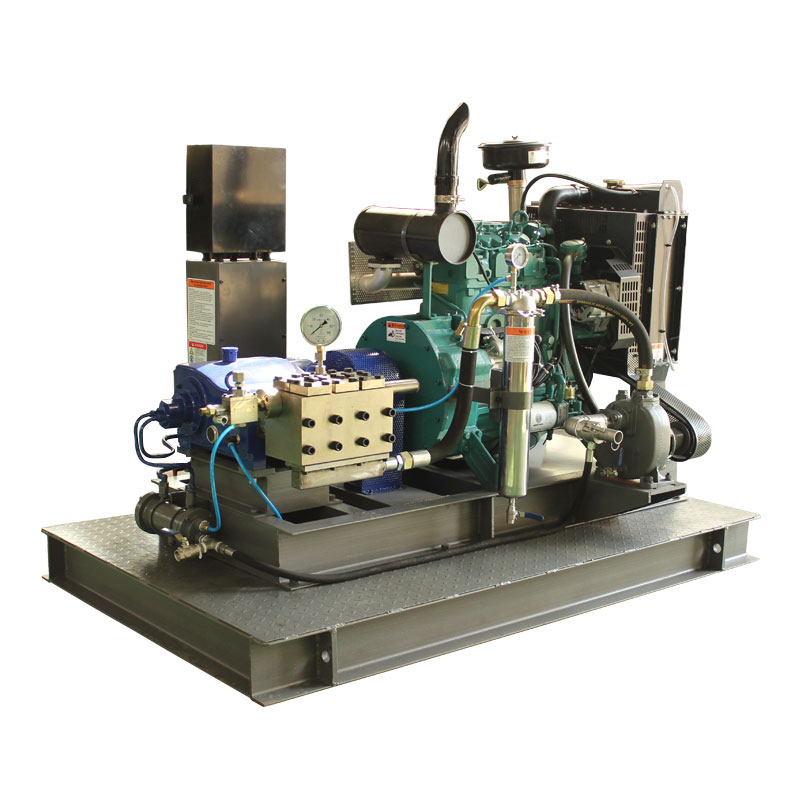

Moderna kolvpumpar integrerar olika drivmekanismer beroende på applikationskrav. Elmotordrivningar dominerar stationära installationer och erbjuder konsekvent prestanda med upp till effektivitetsvinster 85-92 % . För mobila eller fjärranslutna applikationer ger dieselmotorer autonom drift med uteffekter som sträcker sig från 15 hk till över 500 hk i industriella system.

Vevaxelmekanismen omvandlar rotationsrörelse till fram- och återgående kolvrörelse. Vevaxelkonstruktioner varierar från enkla enkelkastningskonfigurationer för enkelkolvpumpar till komplexa flerkastarrangemang som rymmer 3, 5 eller 7 kolvar . Flerkolvskonfigurationer ger betydligt jämnare flöde med minskad pulsering, vilket ofta uppnår flödeslikformighet inom ±5 % variation.

Prestandaegenskaper och tekniska specifikationer

Att förstå prestandan hos högtryckskolvvattenpumpar möjliggör korrekt val för specifika applikationer. Dessa pumpar uppvisar distinkta driftsegenskaper som skiljer dem från andra pumpteknologier.

Press- och flödesrelationer

Kolvpumpar upprätthåller nästan konstanta flödeshastigheter oavsett utloppstryck, en avgörande egenskap hos positiv deplacementteknologi. Flödeskapaciteten beror främst på kolvens diameter, slaglängd och arbetshastighet. Standard industrienheter levererar vanligtvis flöden mellan 5-200 liter per minut samtidigt som det genererar tryck från 1 000-15 000 PSI .

Förhållandet mellan dessa parametrar följer den fundamentala förskjutningsekvationen. För en enkelverkande enkelkolvpump är det teoretiska flödet lika med kolvens tvärsnittsarea multiplicerat med slaglängd och slagfrekvens. Det faktiska levererade flödet står dock för volymetrisk effektivitet, som vanligtvis sträcker sig från 85-95 % i välskötta pumpar, med hänsyn till ventilläckage och vätskekompression.

Effektivitet och energiförbrukning

Den totala pumpens effektivitet omfattar volymetriska, mekaniska och hydrauliska komponenter. Moderna högtryckskolvvattenpumpar uppnår total verkningsgrad mellan 70-85 % över deras verksamhetsområde. Denna prestandanivå överstiger avsevärt centrifugalalternativ vid hantering av högtrycksapplikationer, där centrifugaleffektiviteten ofta sjunker under 50 % vid förhöjda tryck.

Energiförbrukningen skalar direkt med tryck- och flödeskrav. En pump som levererar 50 L/min vid 1 000 bar kräver ungefär 85 kW av ingångseffekt, förutsatt 80 % total effektivitet. Att förstå dessa effektkrav säkerställer korrekt elektrisk infrastruktur eller motorstorlek för avsedda tillämpningar.

Industriella tillämpningar och användningsfall

Högtryckskolvvattenpumpar fyller kritiska funktioner inom olika industrisektorer. Deras förmåga att generera koncentrerad energi i vattenstrålar möjliggör tillämpningar omöjliga med konventionella rengörings- eller bearbetningsmetoder.

Ytförberedelse och rengöring

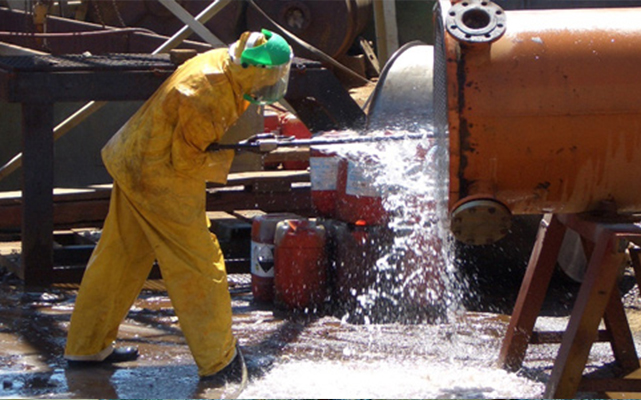

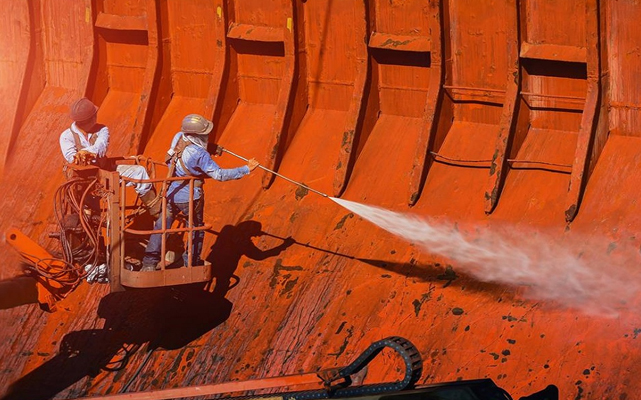

Industriell rengöring utgör det största applikationssegmentet för dessa pumpar. Högtrycksvattenblästring tar bort beläggningar, korrosion och föroreningar från ytor utan kemiska lösningsmedel. Rengöring av fartygsskrov använder pumpar som genererar 3 000-5 000 PSI för att ta bort marin tillväxt och förbereda ytor för ommålning, slutföra jobb 60-70 % snabbare än manuella metoder.

Hydrodemolition av betong använder vattenstrålar med ultrahögt tryck vid 15 000-25 000 PSI för att selektivt ta bort förstörd betong samtidigt som ljudmaterial och armeringsstål bevaras. Denna teknik erbjuder överlägsna bindningsegenskaper för reparationer jämfört med mekaniska borttagningsmetoder, med studier som visar 25-30 % förbättrad vidhäftning vid efterföljande betongplacering.

Tillämpningar för olje- och gasindustrin

Petroleumsektorn är mycket beroende av högtryckskolvvattenpumpar för flera kritiska operationer. Brunnsstimulering genom hydraulisk sprickbildning kräver pumpar som kan leverera proppantladdad vätska vid tryck som överstiger 10 000 PSI in i underjordiska formationer. Moderna fraktureringsflottor innehåller flera pumpar med höga hästkrafter som arbetar parallellt för att uppnå flödeshastigheter som överträffar 100 fat per minut .

Rengöring och inspektion av rörledningar använder högtrycksvattenstrålar för att avlägsna paraffinavlagringar, avlagringar och inre korrosionsprodukter. Denna underhållsapplikation säkerställer rörledningens integritet och optimal flödeskapacitet, med rengöringsoperationer som vanligtvis utförs vid tryck mellan 5 000-12 000 PSI beroende på avlagringsegenskaper och rörmaterial.

Tillverknings- och bearbetningsverksamhet

Tillämpningar för precisionsskärning och bearbetning utnyttjar den erosiva kraften hos höghastighetsvattenstrålar. Vattenskärningssystem som arbetar kl 40 000-60 000 PSI kan skära igenom metaller, kompositer och sten med toleranser inom ±0,1 mm . Dessa kallskärningsprocesser eliminerar värmepåverkade zoner och termisk distorsion i samband med traditionella skärmetoder.

Trycktestning och läckagedetekteringsprocedurer vid tillverkningskvalitetskontroll beror på tillförlitliga högtrycksvattenkällor. Hydrostatisk testning av tryckkärl, rörledningar och komponenter kräver kontrollerad trycksättning till 1,5 gånger designarbetstryck, med kolvpumpar som ger den exakta tryckkontroll som krävs för noggranna testprotokoll.

Gruvdrift och konstruktion

Gruvdrift i hårda berg använder högtrycksvattenstrålar för skärning och fragmentering. Denna teknik, känd som hydromekanisk skärning, minskar dammbildning med 80–90 % jämfört med mekanisk skärning samtidigt som man eliminerar behovet av explosiv sprängning i känsliga miljöer. Pumpar för dessa applikationer fungerar vanligtvis i 10 000-20 000 PSI serie med specialiserade munstycksdesigner som optimerar jetkoherens.

Urvalskriterier och riktlinjer för storlek

Rätt pumpval säkerställer optimal prestanda, tillförlitlighet och kostnadseffektivitet. Flera faktorer påverkar specifikationsprocessen, vilket kräver en systematisk utvärdering av applikationskrav.

Tryckkravsanalys

Att bestämma erforderligt drifttryck representerar det primära urvalskriteriet. Tryckkraven härrör från den specifika applikationen, materialegenskaper och önskad bearbetningshastighet. Tänk på dessa typiska tryckintervall:

• Lättare rengöring och tvätt: 1 000-2 000 PSI
• Industriell ytbehandling: 3 000-8 000 PSI
• Beläggningsborttagning och betongrengöring: 8 000-15 000 PSI
• Hydrodemolition och kapning: 15 000-25 000 PSI
• Ultrahögtrycksapplikationer: 25 000-40 000 PSI

Flödeshastighetsbestämning

Flödeskapaciteten påverkar direkt bearbetningshastigheten och systemets produktivitet. Beräkna önskat flöde baserat på:

1. Ytarea som ska bearbetas per tidsenhet
2. Antal samtidigt arbetande munstycken eller verktyg
3. Erforderligt avståndsavstånd och jetspridningsegenskaper
4. Krav på materialavskiljningshastighet

En vanlig storleksriktlinje föreslår tilldelning 1-2 GPM (liter per minut) per tum av rengöringsbanans bredd för ytbehandlingsapplikationer. För precisionsskärning beror flödeskraven på skärbredd och skärhastighetsspecifikationer.

Materialkompatibilitetsöverväganden

Pumpmaterial måste tåla både den pumpade vätskan och miljöförhållandena. Standardkonfigurationer använder:

• 316 rostfritt stål: Standard för vatten och lätt frätande vätskor
• Duplex/Super Duplex Rostfritt: Förbättrad korrosionsbeständighet för aggressiva miljöer
• Belagda komponenter: Keramiska eller specialiserade beläggningar för slipande media
• Specialiserade legeringar: För applikationer med höga temperaturer eller kemiskt aggressiva

Underhållsprotokoll och felsökning

Proaktivt underhåll säkerställer uthållig pumpprestanda och förhindrar kostsamma oplanerade stillestånd. Genom att implementera systematiska underhållsprocedurer förlänger pumpens livslängd och bibehåller effektiviteten inom designspecifikationerna.

Schema för förebyggande underhåll

Upprätta underhållsintervall baserat på drifttimmar och tillämpningsgrad. Typiska rekommendationer inkluderar:

• Dagligen: Inspektera oljenivåerna, kontrollera om det finns läckor, övervaka vibrationer och temperatur
• Varje vecka: Verifiera remspänningen, inspektera inloppssilen, kontrollera tryckmätarens kalibrering
• Månatlig: Byt oljefilter, inspektera ventilens skick, kontrollera kolvens yta
• Kvartalsvis: Byt olja, inspektera tätningar och packningar, verifiera säkerhetsventilens funktion
• Årligen: Komplettera tätningsbytet, inspektera vevaxelns lager, verifiera inriktningen

Vanliga operativa frågor

Att förstå typiska fellägen möjliggör snabb diagnos och korrigering:

Vattenkvalitetsledning

Inloppsvattenkvaliteten påverkar pumpens livslängd och underhållsfrekvens avsevärt. Implementera dessa vattenreningsmetoder:

• Upprätthåll inloppsfiltrering kl 50-100 mesh minimum för att förhindra partikelskador
• Kontrollera vattnets hårdhet nedan 200 ppm för att förhindra kalkavlagring
• Behåll pH mellan 6,5-8,5 för att minimera korrosion
• Eliminera fritt klor där det är möjligt för att förlänga tätningens livslängd
• Installera mjukgörande eller omvänd osmossystem för utmanande vattenkällor

Säkerhetsaspekter och operativa bästa praxis

Högtrycksvattensystem utgör betydande säkerhetsrisker som kräver omfattande skyddsåtgärder. Vattenstrålar vid drifttryck kan penetrera huden och orsaka allvarliga skador, medan utrustningsfel kan resultera i farliga projektiler.

Krav på personalskydd

Operatörer måste använda lämplig personlig skyddsutrustning skalad till driftstryck:

• Ögonskydd: Skyddsglasögon eller ansiktsskydd klassade för högtrycksapplikationer
• Kroppsskydd: Kraftiga skyddskläder, läder eller förstärkta material
• Handskydd: Handskar som sträcker sig bortom handledsskyddet
• Fotskydd: Stål-tå stövlar med halksäkra sulor
• Hörselskydd: Öronproppar eller muffar för ihållande bullerexponering ovan 85 dB

Systemsäkerhetsfunktioner

Moderna pumpinstallationer innehåller flera säkerhetsmekanismer:

1. Övertrycksventiler: Automatiskt övertrycksskydd inställt på 110 % maximalt arbetstryck
2. Avlastningsventiler: Avleda flödet till bypass när triggerfrigöring minskar efterfrågan nedströms
3. Tryckbrytare: Elektriska förreglingar förhindrar drift utanför säkra parametrar
4. Skyddsspärrar: Fysiska barriärer som hindrar åtkomst till roterande komponenter
5. Nödstopp: Tillgängliga avstängningskontroller för omedelbar avaktivering av systemet

Framtida trender och teknisk utveckling

Industrin för högtryckskolvvattenpumpar fortsätter att utvecklas med tekniska framsteg som förbättrar effektivitet, tillförlitlighet och driftsintelligens.

Smart pumpteknik

Integration av IoT-sensorer och prediktiv analys möjliggör tillståndsbaserade underhållsstrategier. Realtidsövervakning av vibrationssignaturer, temperaturprofiler och tryckmönster tillåter algoritmer att förutsäga komponentfel 2-4 veckor före händelsen, schemalägga underhåll under planerade avbrott snarare än nödstopp.

Energieffektivitetsförbättringar

Integration med variabel frekvensomriktare (VFD) möjliggör pumphastighetsmodulering som matchar uteffekten efter behov. Denna förmåga minskar energiförbrukningen med 20-40 % i applikationer med variabel belastningsprofil jämfört med drift med konstant hastighet med bypass-återcirkulation. Avancerade VFD-system möjliggör även mjukstartsfunktioner, vilket minskar mekanisk påfrestning under uppstart 60-70 % .

Avancerade material och beläggningar

Forskning inom keramiska matriskompositer och diamantliknande kolbeläggningar lovar ytterligare förlängning av komponenternas livslängd. Experimentella kolvar som använder kiselkarbidkompositer demonstrerar 5-10 gånger förbättrad slitstyrka jämfört med konventionell keramik, vilket potentiellt förlänger tätningsbytesintervallen utöver 10 000 drifttimmar i rentvattenapplikationer.

Vanliga frågor

F1: Vad är den typiska livslängden för en högtryckskolvvattenpump?

Med korrekt underhåll fungerar kolvpumpar av industrikvalitet tillförlitligt för 15-25 år . Stora översyner sker vanligtvis varje 8 000-12 000 timmar drift, som involverar byte av tätning, renovering av ventiler och lagerinspektion. Den faktiska livslängden beror mycket på vattenkvaliteten, driftstrycket i förhållande till maximalt betyg och underhållsflit.

F2: Hur bestämmer jag rätt pumpstorlek för min applikation?

Beräkna krav genom att identifiera ditt behov av tryck (PSI/bar) och flödeshastighet (GPM/L/min). Trycket beror på rengörings- eller skäruppgiften, medan flödet bestämmer bearbetningshastigheten. Multiplicera trycket med flödet och dividera med en konstant för att uppskatta den nödvändiga hästkraften. Konsultera applikationsspecifika riktlinjer eller tekniska specialister för att verifiera beräkningar och ta hänsyn till systemförluster.

F3: Varför tappar min pump trycket under drift?

Tryckförlust indikerar vanligtvis slitna ventiler, skadade tätningar eller inloppsbegränsningar. Kontrollera först att inloppssilen är igensatt, eftersom detta är den vanligaste orsaken. Om inloppet är rent, inspektera utloppsventilerna för slitage eller skräp, vilket förhindrar att de sitter ordentligt. Tätningsslitage tillåter internt läckage, vilket minskar utgående tryck samtidigt som normalt pumpljud och vibrationer bibehålls.

F4: Kan kolvpumpar hantera slipande vätskor?

Standard kolvpumpar är designade för rent vatten eller lätt förorenade vätskor. Slipapplikationer kräver specialiserade konfigurationer med härdade kolvar, volframkarbidventiler och förbättrad filtrering. Vissa tillverkare erbjuder specifika slipande pumpar med keramiska kolvar och specialiserade tätningsmaterial. Förbehandlingsfiltrering tar bort partiklar ovan 25 mikron är avgörande för alla slipande applikationer.
